TM 5-3805-293-23-5
0282
DISASSEMBLY CONTINUED

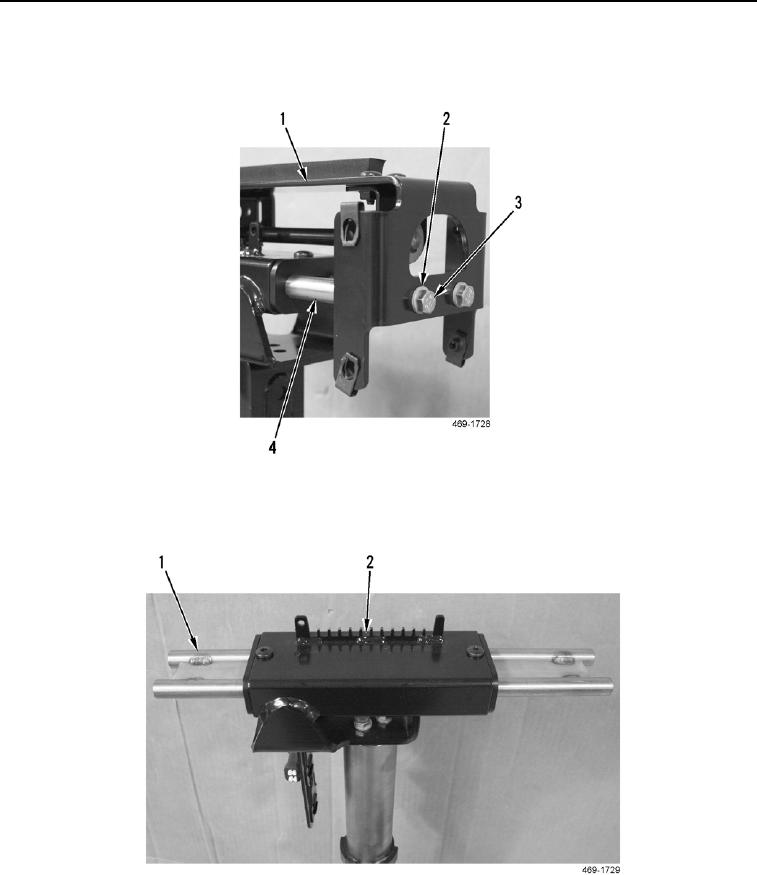

11. Remove two bolts (Figure 14, Item 3), washers (Figure 14, Item 2), and slide lock frame (Figure 14, Item 1)
from shaft (Figure 14, Item 4).
Figure 14. Slide Lock Frame.
0282
12. Remove shaft (Figure 15, Item 1) from joystick support (Figure 15, Item 2).
Figure 15. Slide Lock Shaft.
0282
